一、熱管理失效：散熱設計不足引發連鎖故障
問題表現：
-
局部過熱：整流二極管（如1N5408）未配置散熱孔或銅箔面積不足，導致結溫＞85℃（安全閾值），實測溫升可達30℃以上
。
-
熱應力開裂：FR4基板與二極管封裝CTE不匹配，溫度循環中焊點疲勞斷裂，常見于汽車電子場景
。
解決策略：
-
散熱孔優化：在二極管正下方布局 4-8個直徑0.4-0.8mm散熱孔，孔壁鍍銅厚度≥20μm，孔邊緣距引腳焊盤≤2mm
。
-
敷銅與散熱片：敷銅面積≥二極管尺寸的3倍，高壓場景（如整流橋）添加鋁散熱片，結合導熱硅脂（導熱系數＞3W/mK）填充間隙
。
? 二、焊接工藝隱患：虛焊與機械損傷
問題表現：
-
虛焊/冷焊：焊料未完全熔化導致接觸電阻增大，引發二極管過熱燒毀（占PCBA故障的23%
）。
-

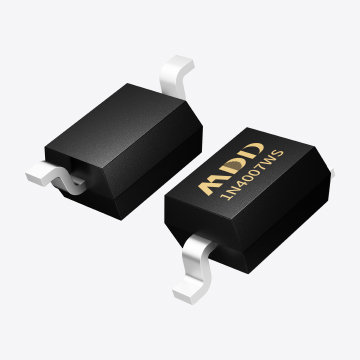

機械應力失效：臥式安裝的軸向二極管（如1N4007）引腳彎折過度，振動環境下斷裂
。
解決策略：
-
焊接參數控制：回流焊峰值溫度 245±5℃，預熱時間≥90s；波峰焊浸錫時間＜3s
。
-
安裝方式規范：立式安裝時引腳彎折半徑＞1.5倍線徑；高振動場景采用硅膠固定膠緩沖應力
。
?? 三、布局與布線缺陷：EMI與電流瓶頸
問題表現：
-
回路面積過大：整流二極管遠離濾波電容（距離＞10cm），高頻紋波電流引發EMI超標（輻射值＞30dBμV
）。
-
走線載流不足：電源線寬＜1.5mm（承載2A電流），導致壓降＞0.3V，二極管實際電壓超額定值
。
解決策略：
-
緊耦合布局：二極管與濾波電容距離≤2cm，采用 "二極管-電容-地"三角布局，縮短高頻回路
。
-
電源線加粗與開窗：電流＞1A時線寬≥2mm，并在焊盤處作淚滴開窗（比焊盤大0.2mm），減少集膚效應損耗
。
??? 四、環境防護缺失：腐蝕與絕緣失效
問題表現：
-
濕氣腐蝕：OSP工藝處理的焊盤在濕度＞60%環境中氧化，二極管引腳接觸電阻倍增
。
-
爬電距離不足：高壓整流電路（如AC220V輸入）焊盤間距＜2.5mm，引發漏電或電弧
。
解決策略：
-
三防漆防護：噴涂聚氨酯三防漆（厚度20-50μm），覆蓋二極管及周邊焊點
。
-
安全間距設計：AC-DC整流部分采用槽孔隔離，強電區域爬電距離≥3.2mm（符合IEC 62368標準）
。
? 五、設計檢查清單（關鍵項速查）
| 類別 | 必檢項 | 合格標準 |
|---|---|---|
| 熱設計 | 散熱孔數量與位置 | ≥4孔，位于二極管正下方±0.5mm |
| 焊接質量 | 焊點浸潤角 | ＜30°（無縮錫、氣孔） |
| 電氣安全 | 高壓區爬電距離 | AC220V電路≥3.2mm |
| 環境防護 | 三防漆覆蓋完整性 | 無裸露銅箔/焊點 |
?? 結語
整流二極管雖為基礎元件，但其PCBA設計需同步優化熱、電、機、環四維參數：
- 熱管理：散熱孔+敷銅+導熱材料的協同設計；
- 電氣安全：高壓爬電距離與回路面積最小化；
- 工藝管控：焊接曲線精確匹配器件熱特性（如軸向二極管耐溫上限125℃）；
- 環境適配：濕度/振動場景的防護強化。
